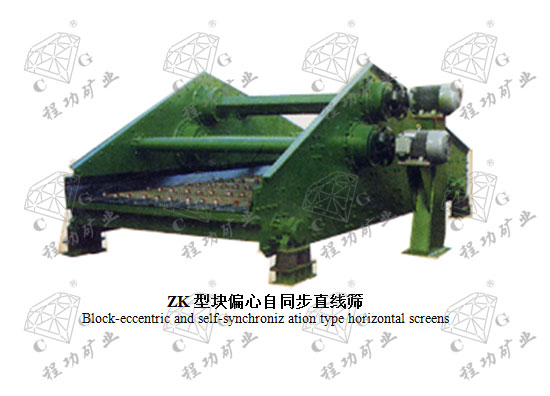

ZK型块偏心自同步直线筛
Block-eccentric and self-synchroniz ation type horizontal screens

系列筛机为直线运动，引进西德KHD公司技术制造。可用于选煤、选矿，对煤和矿石，非金属物料进行脱水、脱介和脱泥，广泛用于矿山、发电、制糖、制盐，对中细粒度物料进行干湿式分级。

Linear movement,made according to the technology intrduced from KHD company.Suitable tor dewatering,medium drainaging and spraying in coal preparation and ore dressing,widely used for medium and fine material wet and dry classifying in mine,power,sugar making and salt making industries.

ZK型直线筛适用于原矿筛分、分级、脱泥、洗矿及脱水作业，尤其可作炭浆厂除屑、安全检查、载金炭分离等。该机具有低能耗（安装功率一般为自定中心筛的1/5）、结构简单、没有传动部件、维修工作量少，工作可靠，振幅可调等特点。

型号规格Model	筛面尺寸	工作面积	层数	筛孔尺寸	筛面倾角	振幅	频率	给粒粒度	处理能力	电机功率	质量
型号规格Model	Size m	Area m²	No.of Decks	Hole Size mm	Dip (°)	Amp -litude mm	FreQu -ency HZ	Feed Size mm	Capa -city t/h	Power kw	Weigh kg
ZK1022	1×2.25	2.25	1	0.25-13	±5	3.5-5.0	16.00-16.33	≤150	5-29	2×3.0	1850
2ZK1022	1×2.25	2.25	2	3-50 0.25-13	±5	3.5-5.0	16.00-16.33	≤250	12-90	2×5.5	2595
ZK1222	1.2×2.25	2.70	1	0.25-13	±5	3.5-5.0	16.00-16.33	≤150	5-41	2×4.0	2485
2ZK1222	1.2×2.25	2.70	2	3-50 0.25-13	±5	3.5-5.0	16.00-16.33	≤250	15-108	2×7.5	3415
ZK1230	1.2×3.0	3.60	1	0.25-13	±5	3.5-5.0	16.00-16.33	≤150	7-54	2×5.5	2760
2ZK1230	1.2×3.0	3.60	2	3-50 0.25-13	±5	3.5-5.0	16.00-16.33	≤250	20-144	2×7.5	3905
ZK1237	1.2×3.75	4.50	1	0.25-13	±5	3.5-5.0	16.00-16.33	≤150	9-68	2×5.5	2930
2ZK1237	1.2×3.75	4.50	2	3-50 0.25-13	±5	3.5-5.0	16.00-16.33	≤250	25-180	2×7.5	4320
ZK1430	1.4×3.0	4.20	1	0.25-13	±5	3.5-5.0	16.00-16.33	≤150	8-63	2×5.5	3040
2ZK1430	1.4×3.0	4.20	2	3-50 0.25-13	±5	3.5-5.0	16.00-16.33	≤250	23-168	2×11	4225
ZK1437	1.4×3.75	5.25	1	0.25-13	±5	3.5-5.0	16.00-16.33	≤150	11-79	2×5.5	3215
2ZK1437	1.4×3.75	5.25	2	3-50 0.25-13	±5	3.5-5.0	16.00-16.33	≤250	29-210	2×11	5245
ZK1445	1.4×4.5	6.30	1	0.25-13	±5	3.5-5.0	16.00-16.33	≤150	13-95	2×7.5	3850
2ZK1445	1.4×4.5	6.30	2	3-50 0.25-13	±5	3.5-5.0	16.00-16.33	≤250	35-352	2×15	5770
ZK1637	1.6×3.75	6.00	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	12-90	2×7.5	3560
2ZK1637	1.6×3.75	6.00	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	33-240	2×15	5835
ZK1645	1.6×4.5	7.20	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	14-108	2×7.5	3850
2ZK1645	1.6×4.5	7.20	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	40-288	2×15	6505
ZK1652	1.6×5.25	8.40	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	17-126	2×7.5	4090
2ZK1652	1.6×5.25	8.40	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	46-332	2×15	6950
ZK1845	1.8×4.5	8.10	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	16-122	2×11	4995
2ZK1845	1.8×4.5	8.10	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	45-324	2×15	7095
ZK1852	1.8×5.25	9.45	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	19-142	2×11	5340
2ZK1852	1.8×5.25	9.45	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	52-378	2×15	7740
ZK1860	1.8×6.0	10.8	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	22-162	2×11	5650
2ZK1860	1.8×6.0	10.8	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	54-432	2×15	8210
ZK2037	2×3.75	7.5	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	15-113	2×11	4855
2ZK2037	2×3.75	7.5	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	42-300	2×15	7210
ZK2045	2×4.5	9	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	18-195	2×11	5205
2ZK2045	2×4.5	9	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	50-360	2×15	7930
ZK2052	2×5.25	10.5	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	21-158	2×11	5915
2ZK2052	2×5.25	10.5	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	58-420	2×18.5	8780
ZK2045	2×4.5	9	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	18-195	2×11	5205
2ZK2045	2×4.5	9	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	50-360	2×15	7930
ZK2052	2×5.25	10.5	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	21-158	2×11	5915
2ZK2052	2×5.25	10.5	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	58-420	2×18.5	8780
ZK2060	2×6.0	12	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	24-180	2×15	6285
2ZK2060	2×6.0	12	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	66-480	2×18.5	9365
ZK2437	2.4×3.75	9	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	18-135	2×15	5635
2ZK2437	2.4×3.75	9	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	50-360	2×18.5	8350
ZK2445	2.4×4.5	10.8	1	0.25-13	±5	3.5-5.0	16-16.33	≤150	22-162	2×15	6352
2ZK2445	2.4×4.5	10.8	2	3-50 0.25-13	±5	3.5-5.0	16-16.33	≤250	60-432	2×22	9300
